Dispozitivul de curent rezidual (RCD) sau intrerupatorul de circuit de curent rezidual (RCCB) permite deconectarea rapida a energiei electrice.
Un dispozitiv RCD complet cu protecție la supracurent se numește RCBO (residual current circuit breaker with overcurrent protection). |
||
|
Funcțiile principale ale RCBO sunt de a asigura protecția împotriva curenților datorați legării defectuoase la pământ, suprasarcini și curenților de scurtcircuit. Se recomandă atașarea unui RCBO la fiecare circuit separat, ceea ce înseamnă că o defecțiune într-un circuit nu va afecta funcționarea celorlalte. Astfel de dispozitive permit deconectarea circuitului pentru protecția a persoanelor și echipamentelor în cazul în care curentul devine dezechilibrat. Acestea pot fi acționate exclusiv cu alte dispozitive de protecție la supracurent în limita capacității nominale de scurtcircuit. Cerințele de proiectare și testare pentru RCBO sunt subliniate în setul de standarde: IEC/EN 61009: Întreruptoare cu curent rezidual cu protecție integrală la suprasarcină pentru uz casnic și utilizări similare (RCBO). Întreruptoare cu curent rezidual După cum s-a menționat anterior, întrerupătorul de circuit de curent rezidual este proiectat pentru deconectarea rapidă a alimentării cu energie electrică, evitând astfel orice șoc electric serios și susținut. Cu toate acestea, va exista în continuare riscul de rănire dacă persoana va cădea după șocul inițial sau atinge ambii conductori simultan. Întreruptoarele permit deconectarea rapidă și automată a unui circuit la detectarea unui curent electric dezechilibrat între conductorii de alimentare și retur a circuitului. Va exista un pericol de șoc ori de câte ori există o diferență între curenții din conductori care indică o scurgere de curent. |
 |
|
|
Dispozitivul RCD este o componentă esențială în cadrul deconectării automate a alimentării (ADS), permițând deconectarea automată a alimentării cu energie electrică, mai degrabă decât să se bazeze pe intervenția umană. Astfel de dispozitive ar trebui să funcționeze în 25-40 de milisecunde de la detectarea scurgerilor de curent care depășesc 30mA. Cu toate acestea, este, de asemenea, important de reținut că acest lucru este valabil numai pentru circuitele finale mai mici de 32 de amperi. Care este sensul RCBO? Semnificația RCBO este întrerupător de circuit rezidual cu protecție la supracurent. Aceste dispozitive sunt concepute pentru a asigura funcționarea în siguranță a circuitelor electrice, declanșând deconectarea ori de câte ori este detectat un dezechilibru. Ele sunt utilizate în primul rând în scopul protecției combinate împotriva suprasarcinii și scurtcircuitării împotriva curenților de scurgere la pământ. Cum funcționează un RCBO? După cum s-a menționat anterior, RCBO asigură protecție împotriva a două tipuri de defecțiuni electrice. Prima dintre aceste defecțiuni este curentul rezidual sau curentul de scurgere la pământ. Acest lucru se va întâmpla atunci când există o întrerupere accidentală a circuitului, care poate apărea ca urmare a erorilor de cablare sau a accidentelor de bricolaj (cum ar fi tăierea unui cablu cu o sculă nepotrivită). Dacă alimentarea cu energie electrică nu este întreruptă, atunci persoana va experimenta un șoc electric potențial fatal. Celălalt tip de defecțiune electrică este supracurentul, care poate lua forma unei suprasarcini sau scurtcircuit. În primă instanță, circuitul va fi supraîncărcat cu prea multe dispozitive electrice, rezultând transferul de putere depășind capacitatea cablului. Scurtcircuitarea se poate întâmpla și ca urmare a rezistenței insuficiente a circuitului și a creșterii la nivel înalt a amperajului. Acest lucru este asociat cu un nivel mai mare de risc decât supraîncărcarea. Mai jos puteți vedea exemple de RCBO oferite de mărci cunoscute: Schneider Electric Schneider Electric este o companie de nivel mondial când vine vorba de fabricarea dispozitivelor de protecție a circuitelor de înaltă performanță. Ea se mândrește cu utilizarea celor mai recente tehnici de inovație și design care vă asigură că, în calitate de inginer electrician, aveți o protecție accesibilă a circuitelor pe care vă puteți baza. Indiferent dacă construiți un sistem nou sau întrețineți unul vechi, fiți siguri că există un RCBO Schneider potrivit pentru dvs. • Protecție la scurtcircuit și suprasarcină pe cablu • Protecția persoanelor la șocuri prin contact direct (sensibilitate 10, 30 mA) • Protecția persoanelor la șocuri electrice prin contact indirect (sensibilitate 100 mA) • Protecția echipamentelor la incendii cauzate de scurgeri de curent (sensibilitate 100 mA) EATON • Siguranță pentru persoane, siguranță în funcționare și protecție de înaltă performanță în sistemele de distribuție electrice SIEMENS • Conexiunea clară și vizibilă a conductorului în fața barei colectoare din spate, ceea ce facilitează controlul • Spațiul mare și ușor accesibil de cablare permite introducerea ușoară a conductorului în terminale • Capacitatea de rezistență la supratensiune de peste 1 kA asigură o funcționare sigură și fiabilă ABB Gama ABB include RCBO-uri cu o mare varietate de capacități de întrerupere diferite, ceea ce înseamnă că există un produs care se potrivește multor cerințe diferite ale clienților. Dispozitivele RCBO ABB sunt o alegere versatilă și sunt disponibile pentru utilizare într-o varietate de aplicații industriale, dar și în aplicații casnice, precum aparatele electrocasnice. RCD-uri vs RCBO RCD-urile sunt proiectate pentru protecție împotriva electrocutării sau incendiilor cu cauze electrice. Ele fac acest lucru prin întreruperea automată a furnizării de energie electrică ori de câte ori este detectată o scurgere de curent electric. RCD-urile permit monitorizarea continuă a nivelului de curent care trece printr-un fir într-o singură direcție și din nou în sens invers. Circuitul va fi întrerupt automat în cazul în care există o diferență de 300 mA sau mai puțin în unele cazuri. Aceasta oferă asigurarea protecției împotriva șocurilor electrice. Trebuie să știți că RCD-urile nu vor reacționa la suprasarcini sau scurtcircuite. Ei vor avea un rating standard care poate fi oriunde de la 32A la 64A. Cu toate acestea, acest rating corespunde contactului intern și mecanismului de comutare. Dispozitivul nu se va declanșa atunci când este depășită ratingul standard. Veți vedea, de asemenea, o indicație a dezechilibrului care va trebui să apară pentru ca dispozitivul să se declanșeze. Toate RCD-urile sunt complete cu un buton de testare, permițând simularea unui eveniment care implică disparități în alimentarea cu energie electrică. Dacă dispozitivul nu se declanșează în timpul unei astfel de simulări, atunci va trebui să fie înlocuit. Există câteva diferențe cheie între RCD și RCBO. RCBO-urile sunt integrate cu un comutator electronic și proiectate pentru transferul și întreruperea curenților în condiții normale de serviciu pentru deschiderea contactelor atunci când curentul rezidual este de un anumit nivel în condiții definite. Aceste dispozitive sunt, de asemenea, proiectate pentru protecție împotriva suprasarcinii și scurtcircuitului. RCBO va întrerupe circuitul dacă cererea de curent depășește un anumit nivel. O suprasarcină poate fi detectată în cazul unui scurtcircuit sau al unei cereri excesive din cauza conectării mai multor dispozitive. Acest lucru va cauza automat ruperea circuitului. Ar exista un risc considerabil ca firele să se topească și să ia foc dacă circuitul nu ar fi întrerupt. Prin urmare, RCBO oferă protecție pentru oameni, echipamente și proprietăți. RCBO vs RCCB RCCB are o funcționalitate foarte asemănătoare cu RCBO. Cu toate acestea, nu oferă protecție integrală la supracurent și, prin urmare, nu protejează împotriva supraîncărcării sau scurtcircuitului. Mai degrabă, RCCB oferă protecție exclusivă împotriva scurgerilor la pământ și necesită montarea unui CB extern pentru asigurarea protecției la suprasarcină și scurtcircuit. RCBO vs MCB MCB, sau întrerupătorul miniatural, este un întrerupător electric integrat pentru protecția automată a circuitului electric ca urmare a supracurentului. Oprește automat fluxul de electricitate prin circuit la detectarea unei defecțiuni. Aceste întreruptoare pot fi pornite sau oprite pentru izolarea circuitului și sunt relativ sigure de utilizat cu conductorul conținut în carcasa din plastic. Principala diferență dintre un RSBO și un MSB este că MSB nu oferă protecție împotriva scurgerilor la pământ. |
||
|
Exemplu de produse: |
||

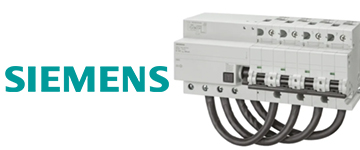

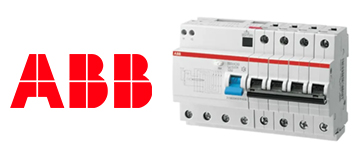

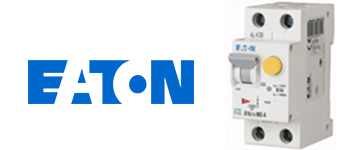

RCBO Eaton, curent nominal de 16A, poli 1P+N, sensibilitate de declanșare 30mA, tip B
|
||
|
RCBO combină protecția la suprasarcină și scurtcircuit cu protecția împotriva curenților de scurgere la pământ. Ele vor deconecta circuitul atunci când curentul devine dezechilibrat, protejând atât oamenii, cât și echipamentele. Aurocon COMPEC vă oferă o plajă largă de RCBO cu capacități diferite de întrerupere, ce pot fi utilizate în aplicații din zona industrială până la aplicații casnice. |
||
|
Autor: Grămescu Bogdan |
|
|
